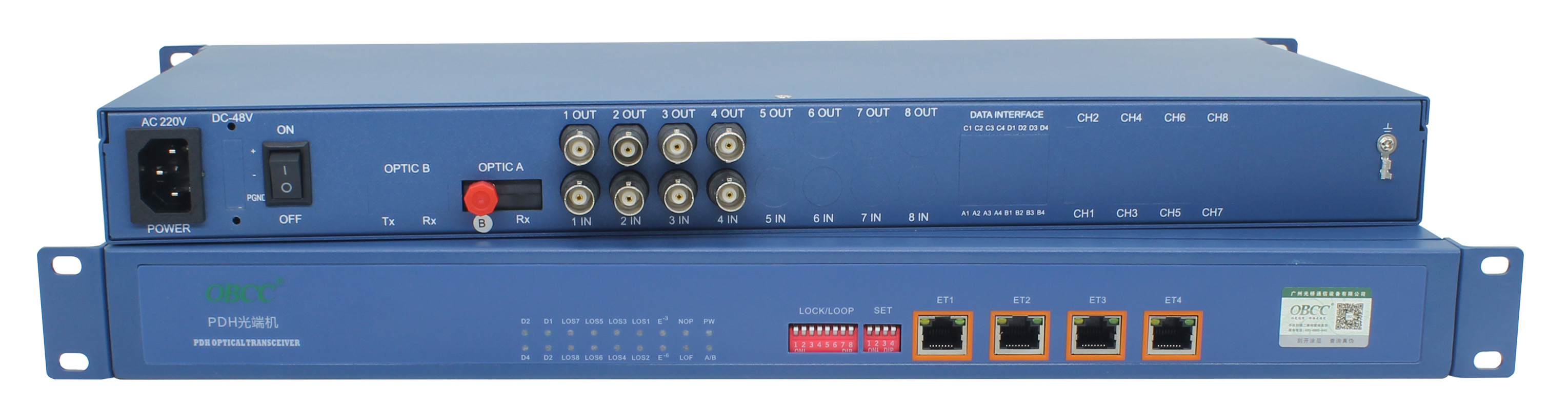

PDH光端機的標準

        在數字通信傳輸系統中，有兩種數字光端機系列，一種叫“準同步數字系列光端機”（PlesiochronousDigitalHierarchy），簡稱PDH光端機；另一種叫“同步數字系列光端機”（SynchronousDigitalHierarchy），簡稱SDH光端機。

        采用準同步數字系列（PDH）的系統，是在數字通信網的每個節點上都分別設置高精度的時鐘，這些時鐘的信號都具有統一的標準速率。盡管每個時鐘的精度都很高，但總還是有一些微小的差別。為了保證通信的質量，要求這些時鐘的差別不能超過規定的范圍。因此，這種同步方式嚴格來說不是真正的同步，所以叫做“準同步”。

        在過去的電信網中，大多數使用PDH光端機設備。這種系列對傳統的點到點通信有較好的適應性。而隨著數字通信的迅速發展，點到點的直接傳輸越來越少，而大部分?jǐn)?shù)字傳輸都要經過轉接，因而PDH系列便不能適合現代電信業務開發的需要，以及現代化電信網管理的需要。SDH就是適應這種新的需要而出現的傳輸體系。

        PDH光端機常見故障

        一、間斷性故障

        1、個別2Mb／s端口告警由于間斷性故障是瞬間產生的，交換中繼模塊DM對告警識別的時間有差異，因此可能出現單端告警。這時可采用處理永久性故障的方法來解決。但最好不采用DDF環回法，以免中斷電路，影響業務。

        2、批量2Mb／s端口告警

        （1）告警的模塊集中在復用設備的34Mb／s端口或8Mb／s端口等，這可能是高次群出現問題，也可能是DDF轉接線頭有問題，或者是機盤有問題。這時按永久性故障方法檢測即可。

        （2）一個中繼群組的幾個DM告警，這可能是交換機問題。例如：我局有一次出現這種問題，經查找是由于多頻記發器工作繁重造成的。當時我局采用隨路信令，而用戶的雙音頻話機逐漸增多，造成多頻記發器工作繁重。后來局間采用No.7信令，問題就解決了。

        3、一種特殊告警每個2Mb／s傳輸鏈路單獨測試都是正常的，即DDF上每一點對兩端的交換環路均無告警，并且設備用萬用表測量也正常，但是把設備接到交換機上就出現告警，不能使用。這時，在A、B任一端的低次群端傳輸側做環路，在另一端同一位置用傳輸分析儀測試，發現有ES出現，整個鏈路處在一個臨界狀態。

處理方法是用儀表逐段測試，直至找到障礙點，恢復電路。

        二、永久性故障

        對于永久性故障，可以一端采用環路，另一端從交換機顯示或用傳輸分析儀逐段、逐層判斷。

        1、傳輸告警成對出現例如A端出現RJA（遠端告警），那么B端可能為LFA（幀失步告警）或AIS（收告警），有時兩種告警都存在；還有一種為LS（信號丟失）告警。

        故障原因之一：A端低次群到B端某處傳輸發生問題，造成2Mb／s信號誤碼或中斷。

        判斷方法：如果在A、B兩端低次群之間從A到B有問題，則B端顯示AIS或LFA告警。如果從B端低次群至DM信號中斷，則B端顯示LS告警。

        解決方法：根據查出的障礙點，或重新做DDF上的頭子，或更換設備，或更換機盤，以達到恢復電路的目的。

        原因之二：A端DM發出的信號有問題，即發出的2Mb／s信號誤碼或中斷。

        判斷方法：以A端DDF架環回A端，若A端存在LS或AIS告警，則為此故障。

        解決方法：請機房人員對中繼模塊進行再啟動或再裝載，使告警清除。

        2、傳輸告警不是成對出現例如A端同時出現AIS、RJA告警，或出現LFA告警，而對端沒有任何告警，這時無法進行通話。

        原因是A端中繼模塊（DM）死掉造成的，這時需對兩端的DM重新激活。這樣做可能恢復電路，也可能出現第一種情況。如出現第一種情況，按上面所述的方法進行處理即可。

        以上內容就是關于PDH光端機的相關知識，希望能對大家有所幫助！
