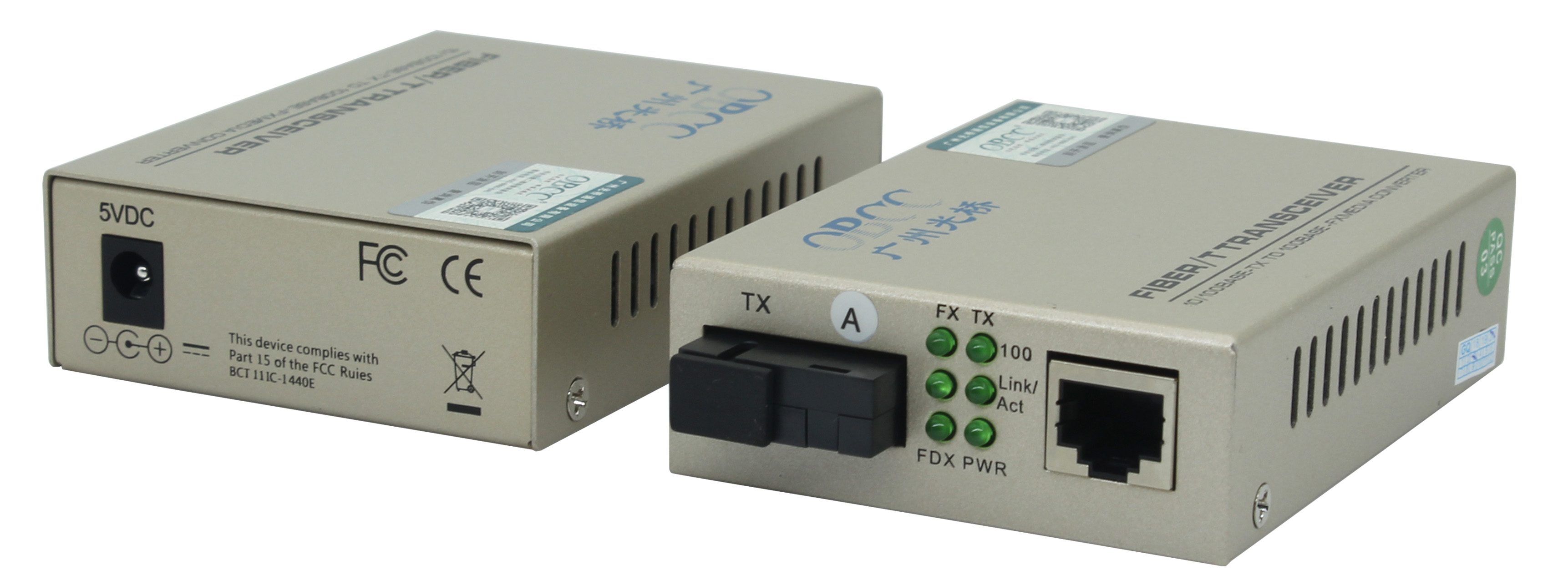

一、光纖收發器簡介

    光纖收發器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器（Fiber Converter）。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用；如：監控安全工程的高清視頻圖像傳輸；同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

    二、光纖收發器tx和rx

    在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。

    1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：

    確認雙絞線的長度最長不超過100米；

    連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。

    2、光纖收發器到100BASE-TX設備（網卡）的連接：

    確認雙絞線的長度最長不超過100米；

    連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。

    3、光纖收發器到100BASE-FX的連接：

    確認光纖長度沒有超出設備能提供的距離范圍；

    光纖的一端連光纖收發器的SC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。

    三、光纖收發器tx和rx區別聯系

    tx是發送，rx是接收。光纖中是成對出現的，收發是1對。收發必須同時，只收不發，只發不收都是有問題的。 如果連接成功，光纖收發器的所有電源燈信號燈都必須是亮的才通。
