電話光端機的安裝步驟

1 注意事項

避免設備的機械損傷和電器損傷。設備應安裝于干燥清潔的機房內。供電應采用蓄電池浮充供電，電壓波動應在工作條件范圍內。設備機架應與大地有良好地氣連接。

2 安裝固定

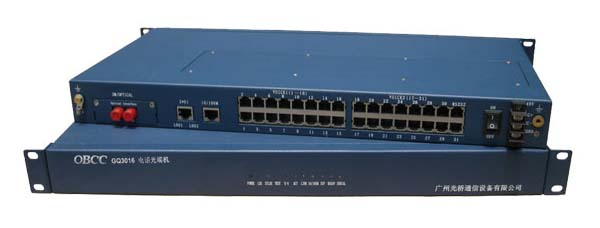

本設備可安裝于19英寸機架,見圖1。也可將機箱放置于平穩、干燥、安全的地方。 另外需注意，局端接口應放置在交換機側，遠端接口應放置在用戶側(特殊情況例外)，切勿弄反。

3 時鐘設置

電話光端機成對使用時，應使一端的時鐘為主時鐘，另一端為從時鐘。出廠設置默認為局端為主時鐘，用戶端為從時鐘，成對使用的兩臺設備的設置應不同。

-48V電源接線插座位于機箱背面，見圖1。使用備附件中的電源連接線組件接線，若長度不夠,可使用備附件中的電源連接插頭重新做線,連接時按接線柱上方標注的"+"和"-"接線，"+"表示接"正極"，"-"表示接"負極"，“GND”表示接地，不可接反。安裝須保證牢固且無短路。

用戶線的連接

電話光端機后背有32個用戶線插座,標注為"1" ～"30"，其中每一個插座為一路電話接口，其中還有兩個RJ11口，一個為RS232數據口一個為可擴充到31路電話口。

4、光纖口 optic interface用2芯光纖接上，打開電話光端機的電源開關，PWR燈亮。正常工作時應無告警燈亮。
